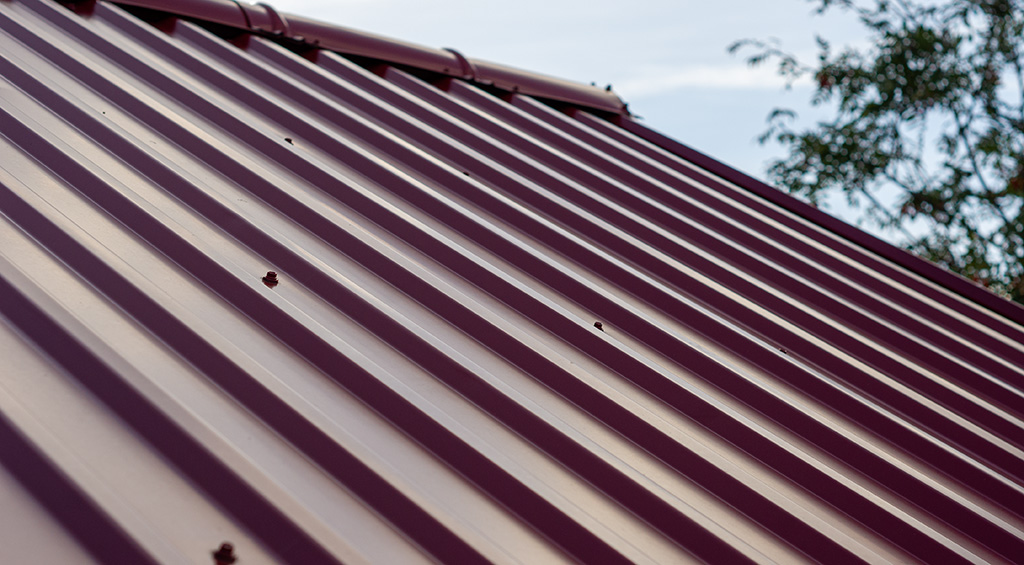

Stogo danga

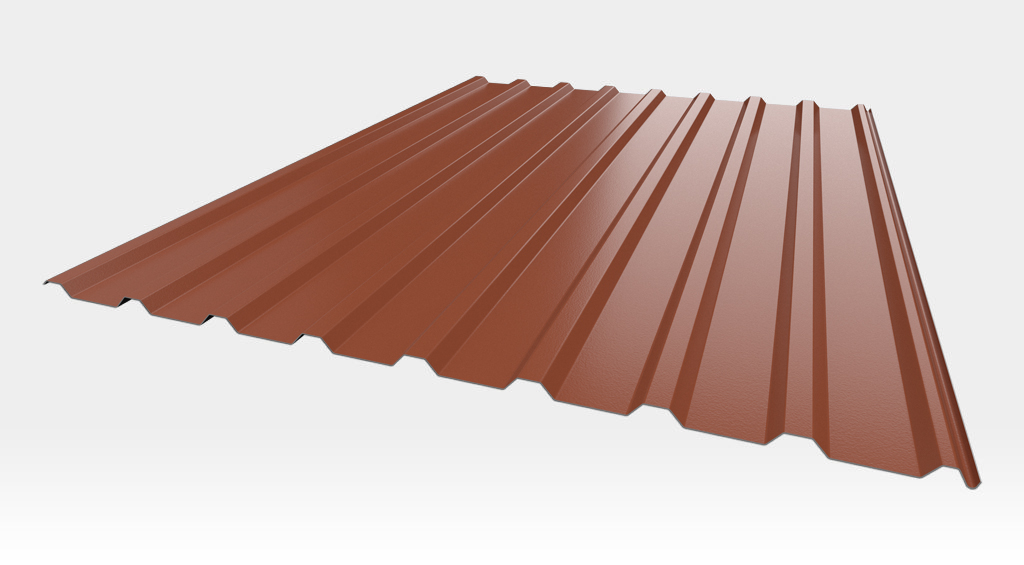

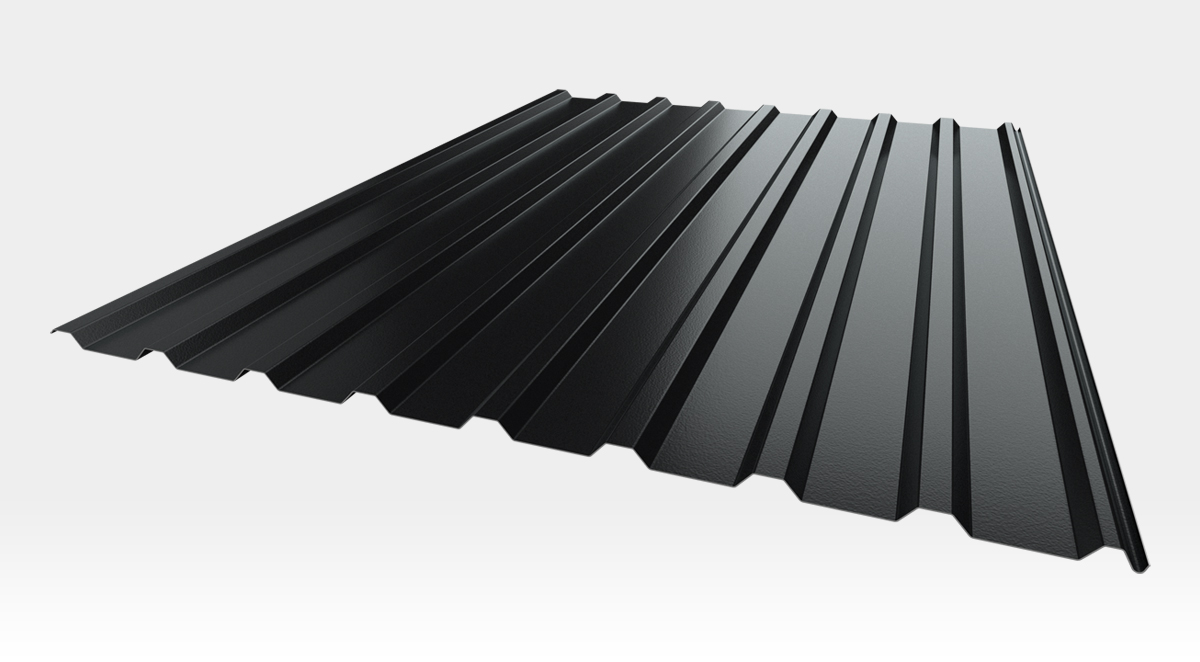

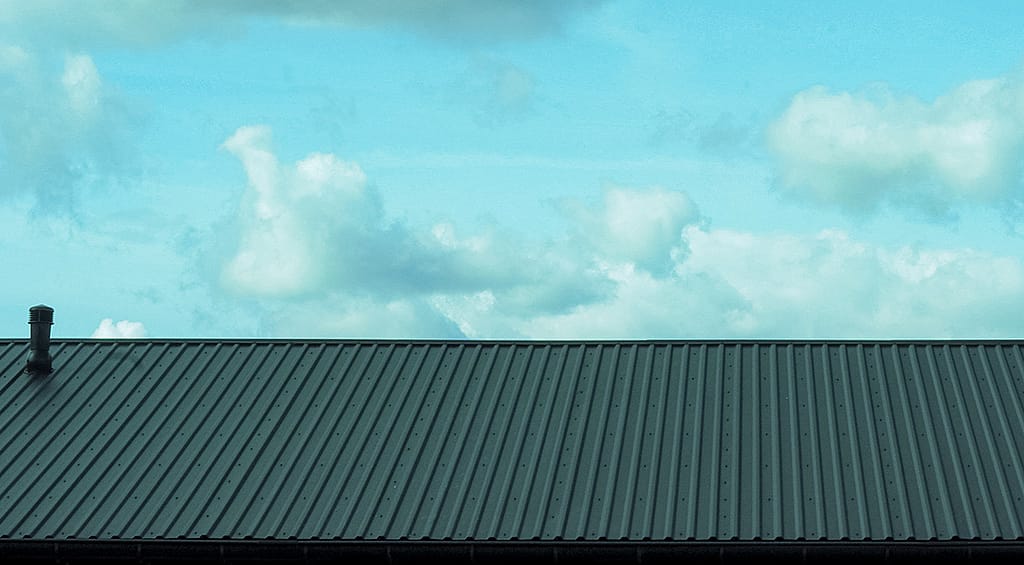

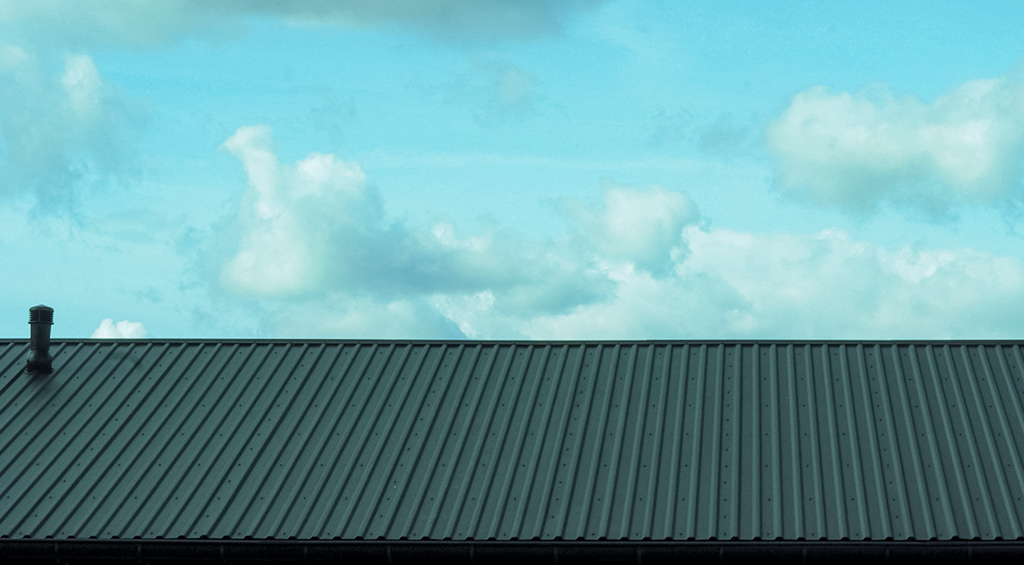

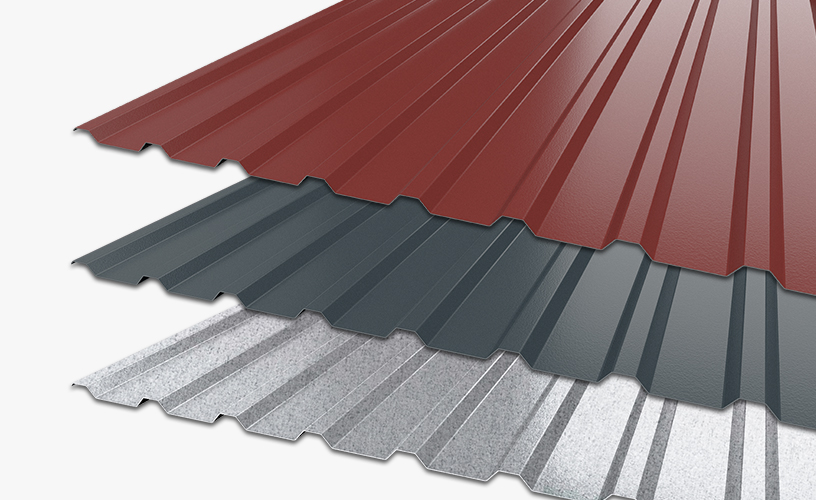

Borga lakštai BPD 18 yra tradicinės išvaizdos ir plačios aprėpties, todėl jie – puiki ekonomiška alternatyva tradiciniams 20 mm profiliuotiesiems lakštams. Asimetriška forma su siaurais rumbeliais viršuje ir platesniais grioveliais apačioje suteiks stogui nesenstančią išvaizdą. Jie turi specialų griovelį vandeniui nutekėti, todėl lietaus vanduo nesiskverbia per sandūras.
Šie lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50 arba P30 MAT sluoksniu.
Lakštų storis: 0,5 mm / 0,6 mm.
Domina trapecinė skarda sienoms?
Siūlome Borga BPE18, Borga Ekonomi ir kitus mūsų profilius:
Nominalusis storis | tnom | mm | 0,5 | 0,6 |
Skaičiuoti skirtas storis | tber | mm | 0,441 | 0,538 |
Masė | m | kg/m2 | 4,3 | 5,1 |
Atsparumas deformacijai | fty | N/mm2 | 250 | 250 |

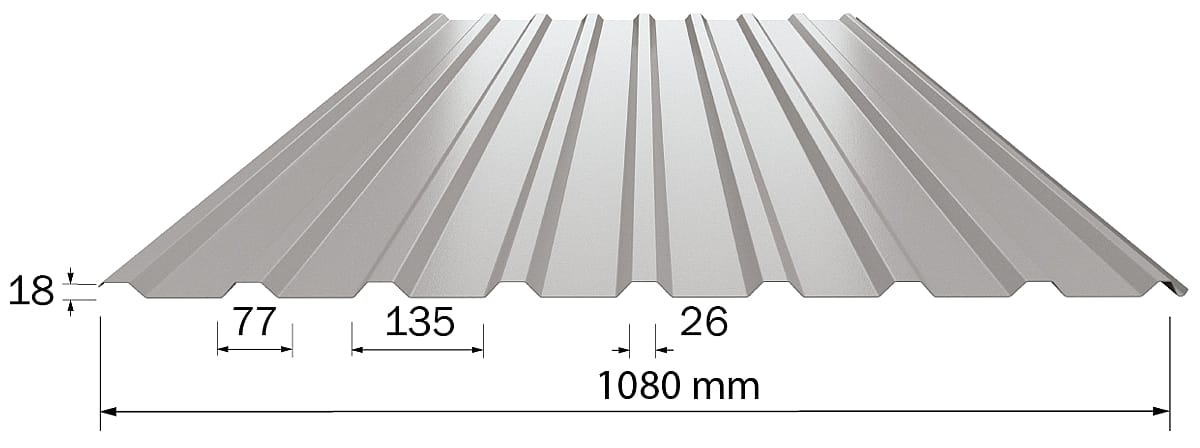

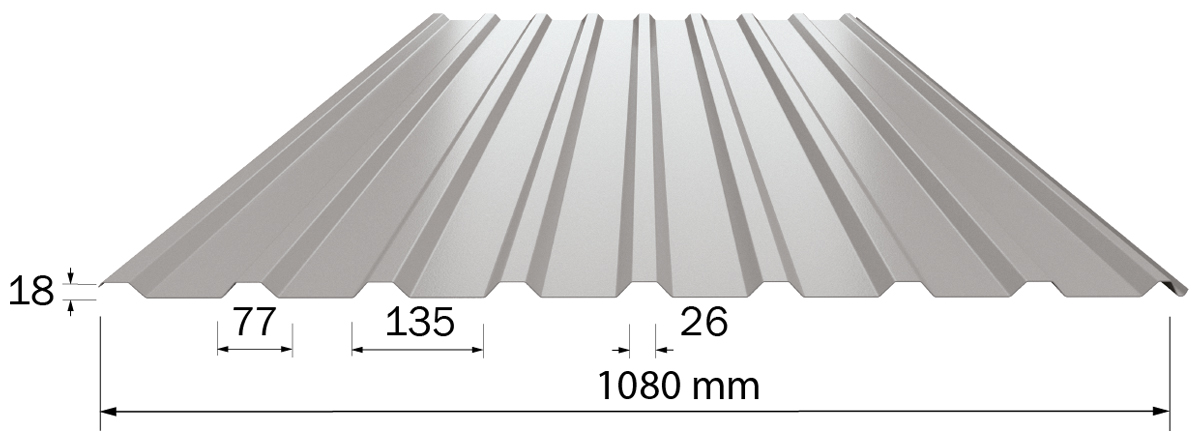

Aukštis | mm | 18 | 18 | |
Dangos plotis | mm | 1 080 | 1080 | |
Min. ilgis | mm | 500 | 500 | |
Maks. ilgis | mm | 9 000 | 10 000 |
Profilio duomenys (apskaičiuoti pagal Eurocode) | ||||
Atramos reakcija, galinė atrama | Rd | kN/m | 3,45 | 5,06 |
Atramos reakcija, 50 mm atramos plotis | Rd | kN/m | 11,80 | 16,98 |
Atramos reakcija, 100 mm atramos plotis | Rd | kN/m | 15,50 | 22,12 |
Sujungimo atsparumas šlyties deformacijai, jungimas | Vf | kN/m | 15,9 | 28,8 |
Sujungimo atsparumas šlyties deformacijai, profilio briauna | Vw | kN/m | 63,7 | 77,7 |
Sujungimo atsparumas šlyties deformacijai, bendrasis | L2Vgd | kN/m | 19,7 | 26,6 |
Momentas, teigiamojo slėgio poveikis | Md | kNm/m | 0,478 | 0,630 |
Inercijos momentas, teigiamojo slėgio poveikis | Idef | mm4/mm | 23,4 | 30,4 |
Momentas, neigiamojo slėgio poveikis | Md | kNm/m | 0,434 | 0,578 |
Inercijos momentas, neigiamojo slėgio poveikis | Idef | mm4/mm | 16,1 | 21,0 |
Didžiausias atstumas tarp atramų, kai veikia koncentruota apkrova 1,2 kN | P | mm | 1000 | 1200 |
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį (m) | 0,50 | 0,60 |
2 tarpatramiai, stogo nuolydis <14°, pritvirtinta | 0,44 | 0,54 |
>2 tarpatramiai, stogo nuolydis <14°, pritvirtinta | 0,43 | 0,64 |
2 tarpatramiai, stogo nuolydis <14°, nepritvirtinta | 0,36 | 0,44 |
Balta 9106
Šv. pilka 7035
Sidabrinė 9006
Grafitinė 0087
Juoda 9005
Smėlinė 1015
Geltona 0453
Šv. žalia 6011
Žalia 0510
Žydra 5015
Mėlyna 5010
Plytinė 8004
Raudona 0302
Vyšninė 3009
Ruda 8017
T. ruda 8717
Alucinkas (ALZN)
Dubai balta
New York sidabrinė
Moscow pilka
New York juoda
Moscow raudona
Dubai mėlyna
Tokyo violetinė (chameleonas)
-
Montavimo instrukcija | Borga BPD18
-
Profiliuotų lakštų tvirtinimo instrukcija
-
Profiliuotų lakštų sandėliavimo ir transportavimo instrukcija
-
Stogo dangos priežiūra
-
Atitikties deklaracija (DOP) - P30
-

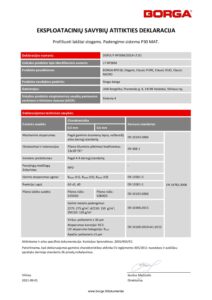

Atitikties deklaracija (DOP) - P30 MAT
-

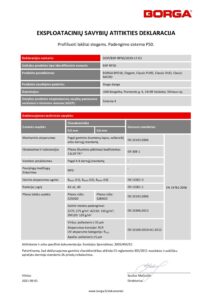

Atitikties deklaracija (DOP) - P50
