Fasado danga

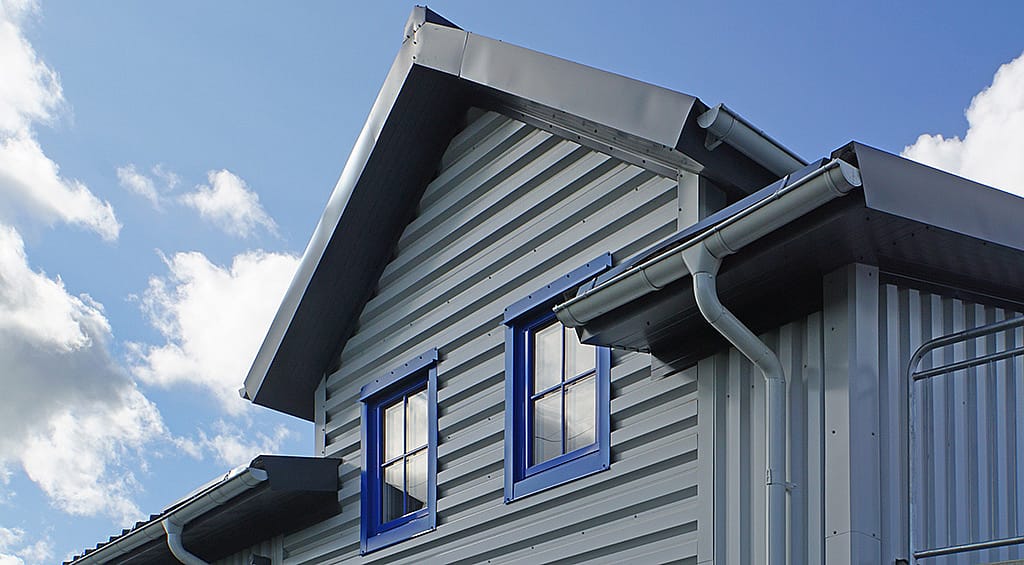

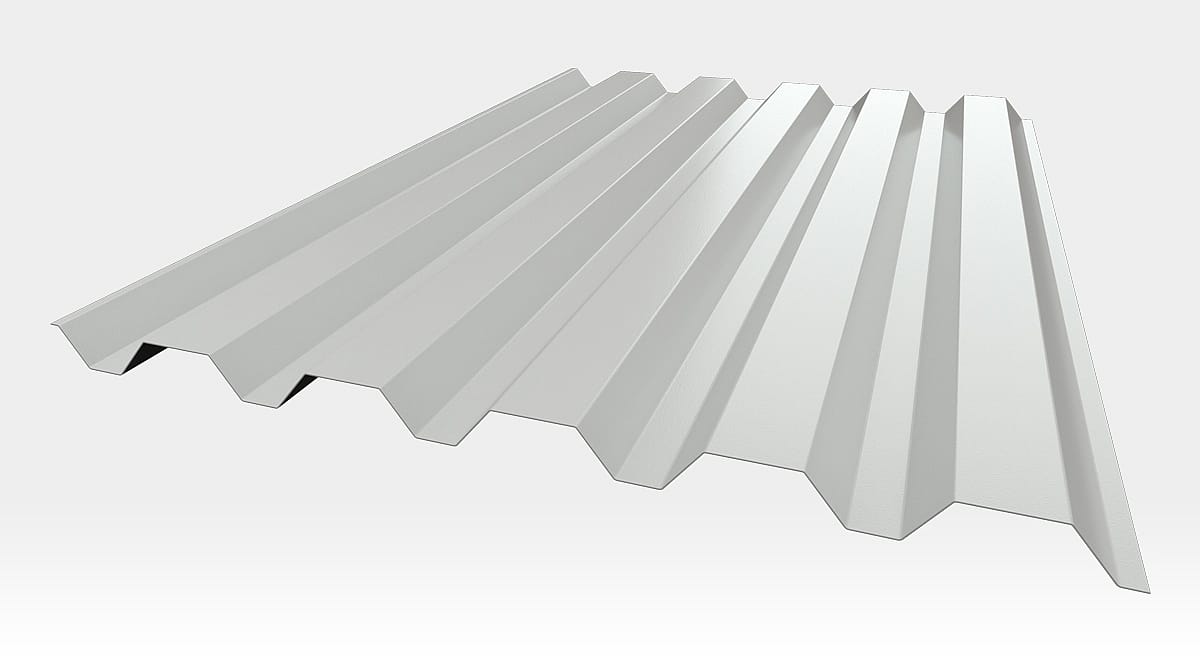

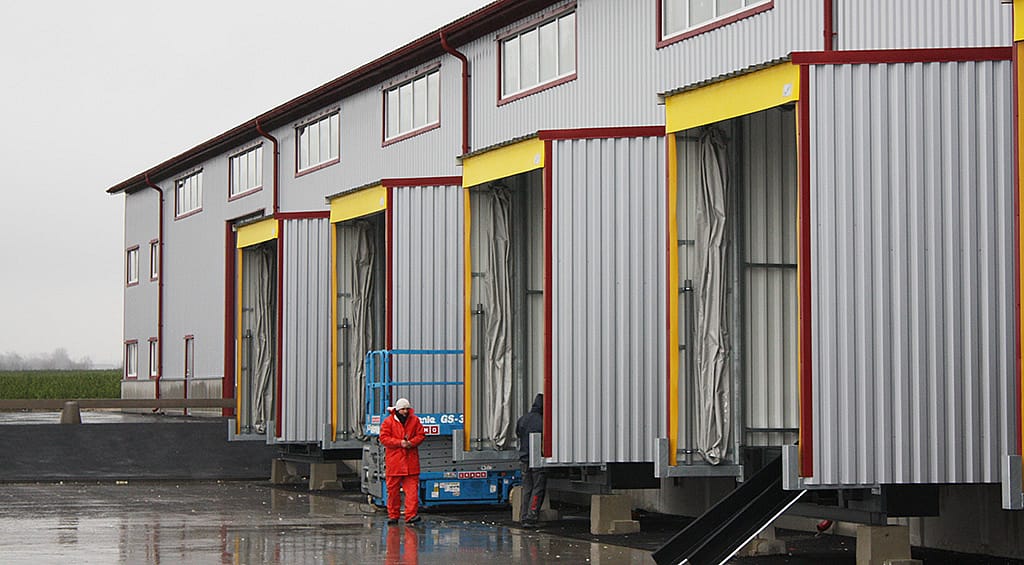

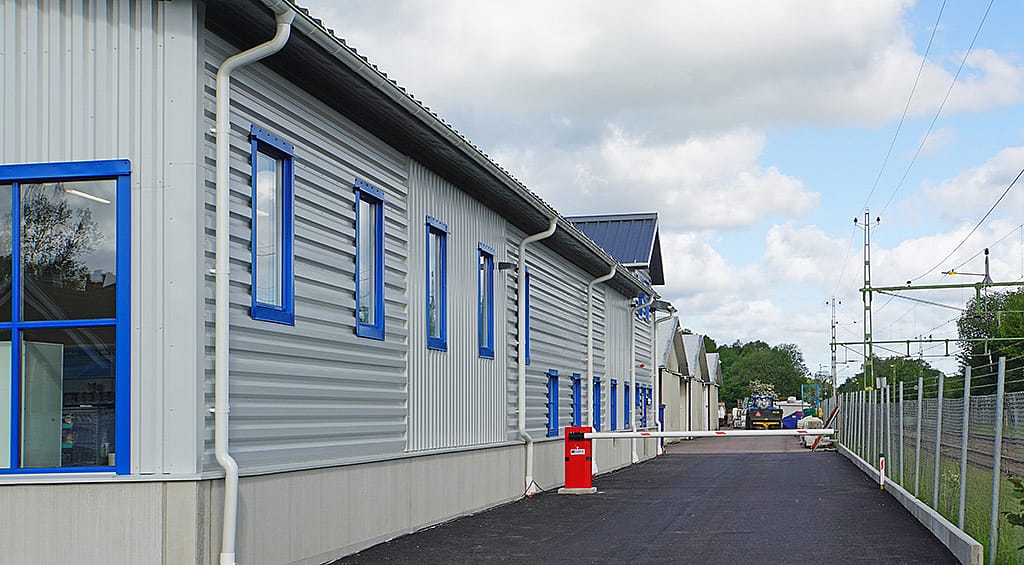

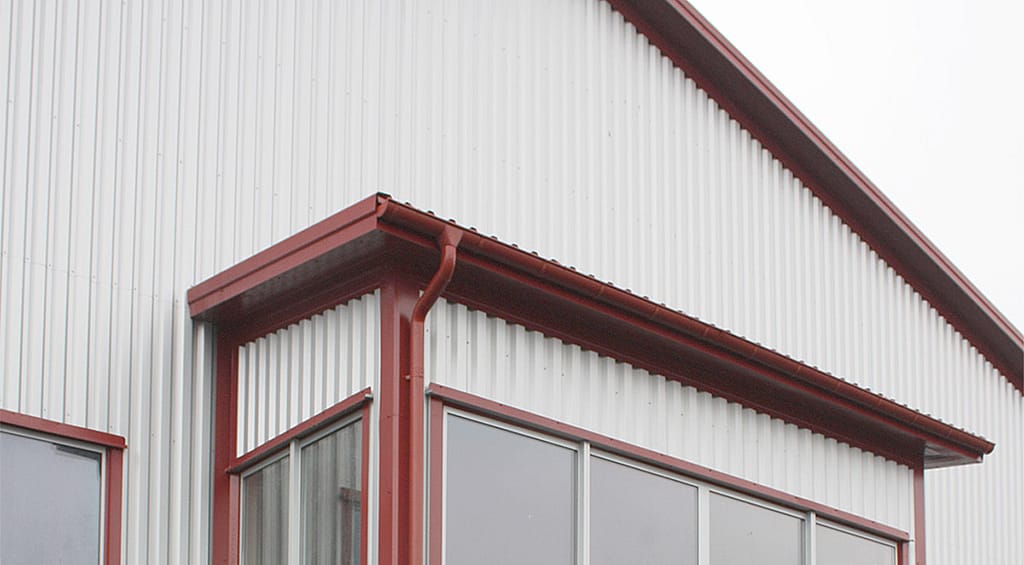

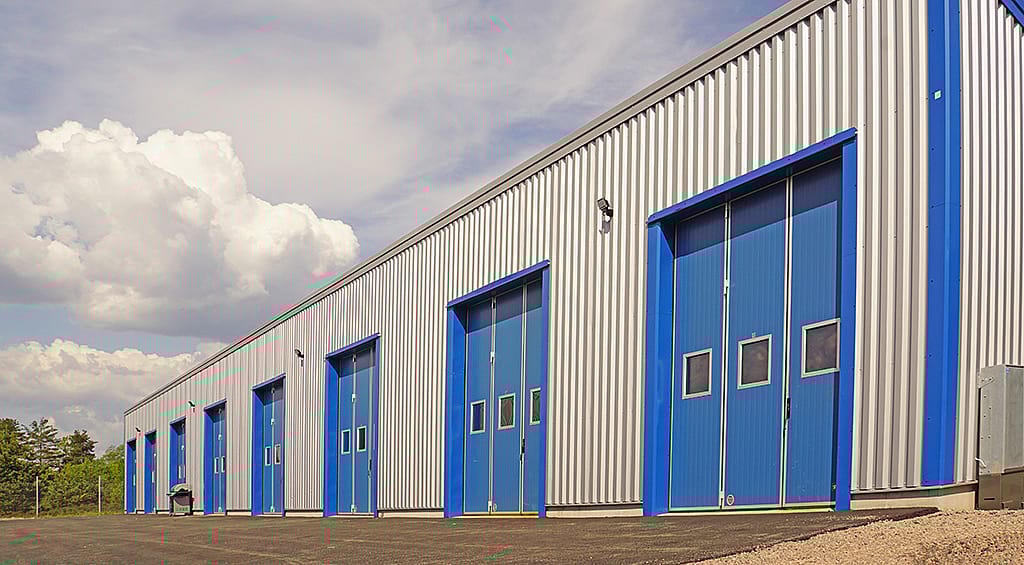

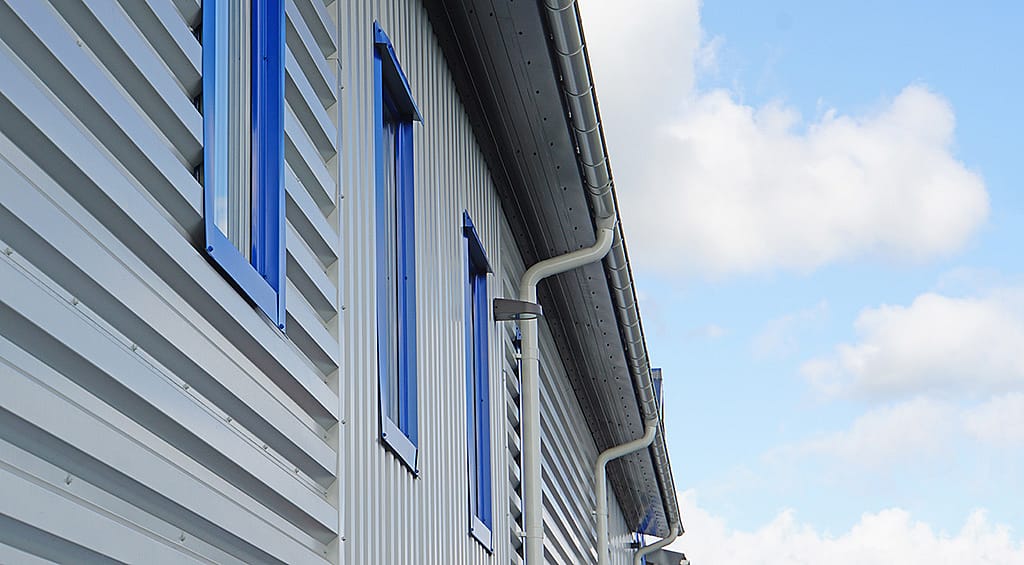

VP 45 stiprus profilis, ypač tinkamas tada, kai būtinas didelis atstumas tarp atramų. Borga VP 45 profilis paprastai naudojamas kaip pramoninių ir komercinių plieno konstrukcijų statinių sienų apkala. Tradicinė, tačiau šiek tiek pagerinta forma suteiks fasadui patrauklumo. Lakštai stipresni dėl aukšto profilio, todėl puikiai tiks ieškantiesiems ekonomiškos sienų apkalos.
Šie lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50, MATT P30 sluoksniu arba aukštesnės klasės „Metallic Colofer® City Lights“ serijos danga.
Lakštų storis: 0,5 mm / 0,6 mm
| Nominalusis storis | tnom | mm | 0,5 | 0,6 |
| Skaičiuoti skirtas storis | tber | mm | 0,441 | 0,538 |
| Masė | m | kg/m2 | 4,9 | 5,8 |
| Atsparumas deformacijai | fty | N/mm2 | 250 | 250 |

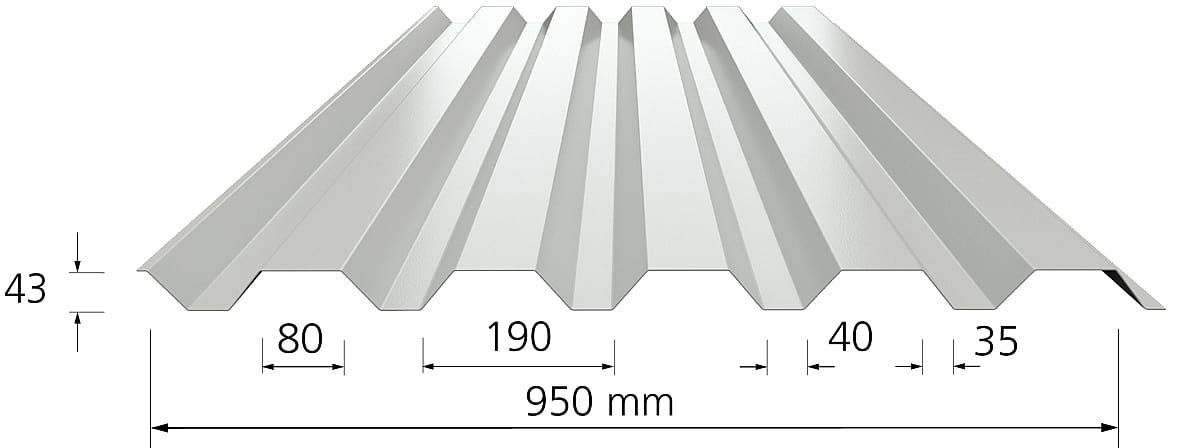

| Aukštis | mm | 43 | 43 | |
| Dangos plotis | mm | 950 | 950 | |
| Min. ilgis | mm | 500 | 500 | |
| Maks. ilgis | mm | 12 000 | 12 000 | |
| Profilio duomenys (apskaičiuoti pagal Eurocode) | ||||
| Atramos reakcija, galinė atrama | Rd | kN/m | 2,48 | 3,63 |
| Atramos reakcija, 50 mm atramos plotis | Rd | kN/m | 8,47 | 12,20 |
| Atramos reakcija, 100 mm atramos plotis | Rd | kN/m | 11,11 | 15,89 |
| Sujungimo atsparumas šlyties deformacijai, jungimas | Vf | kN/m | 15 | 27,2 |
| Sujungimo atsparumas šlyties deformacijai, profilio briauna | Vw | kN/m | 32,9 | 59,8 |
| Sujungimo atsparumas šlyties deformacijai, bendrasis | L2Vgd | kN/m | 63,7 | 77,7 |
| Momentas, teigiamojo slėgio poveikis | Md | kNm/m | 1,043 | 1,442 |
| Inercijos momentas, teigiamojo slėgio poveikis | Idef | mm4/mm | 101,1 | 133,1 |
| Momentas, neigiamojo slėgio poveikis | Md | kNm/m | 1,13 | 1,592 |
| Inercijos momentas, neigiamojo slėgio poveikis | Idef | mm4/mm | 126,7 | 169,8 |
Balta 9106 (RAL 9003)
Šv. pilka 7035 (RAL 7035)
Sidabrinė 9006 (RAL 9006)
Grafitinė 0087 (RAL 7011)

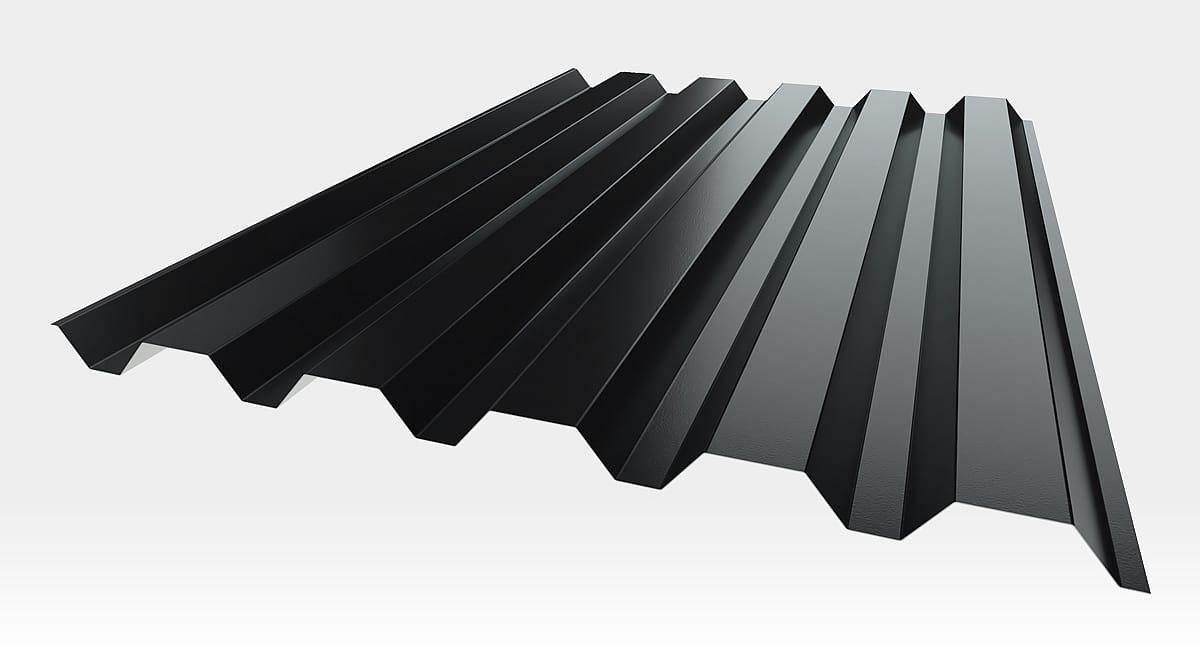

Juoda 9005 (RAL 9005)
Smėlinė 1015 (RAL 1015)
Geltona 0453 (RAL 1002)
Šv. žalia 6011 (RAL 6011)
Žalia 0510 (RAL 6020)
Žydra 5015 (RAL 5015)
Mėlyna 5010 (RAL 5010)
Plytinė 8004 (RAL 8004)
Raudona 0302 (RAL 3011-3016)
Vyšninė 3009 (RAL 3009)
T. ruda 8717 (RAL 8019)
Ruda 8017 (RAL 8017)
Alucinkas (ALZN)
New York sidabrinė
Dubai balta
Moscow pilka
New York juoda
Moscow raudona
Dubai mėlyna
Tokyo violetinė (chameleonas)
-
