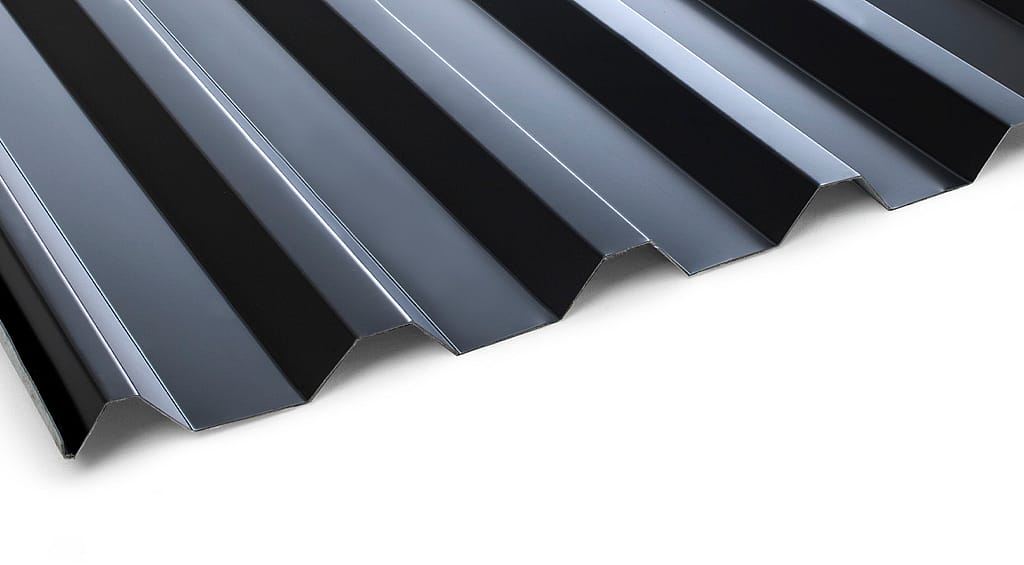

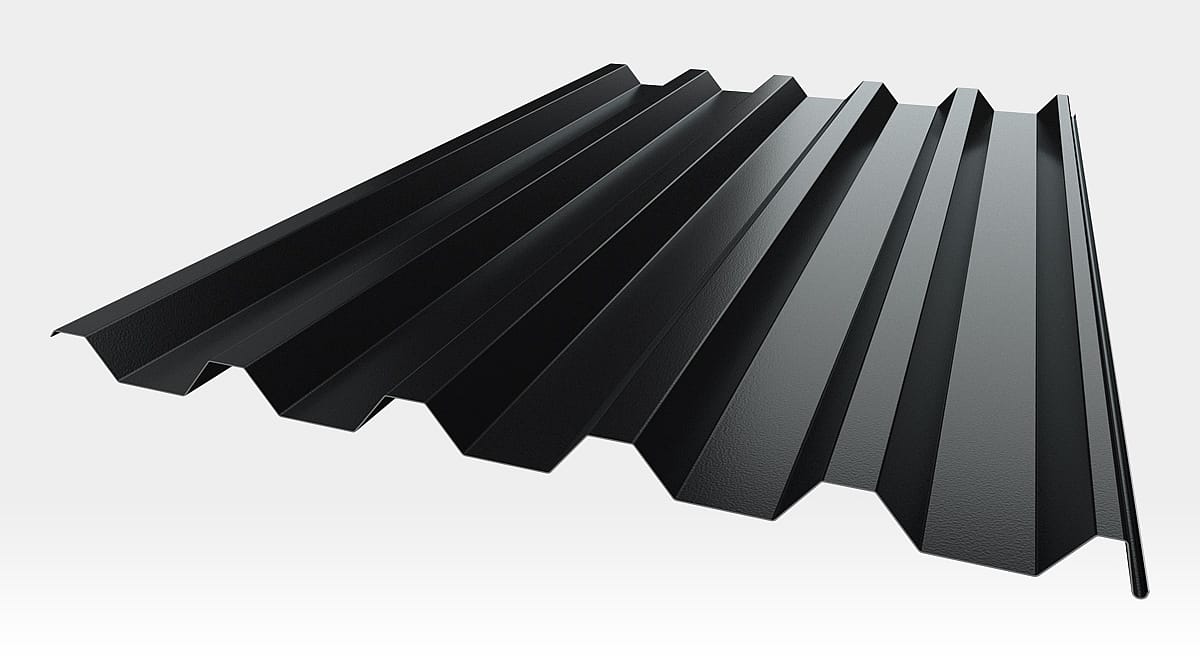

TR 45

Stogo danga

Stiprus stogo profilis, tinkamas tada, kai būtinas didelis atstumas tarp grebėstų.

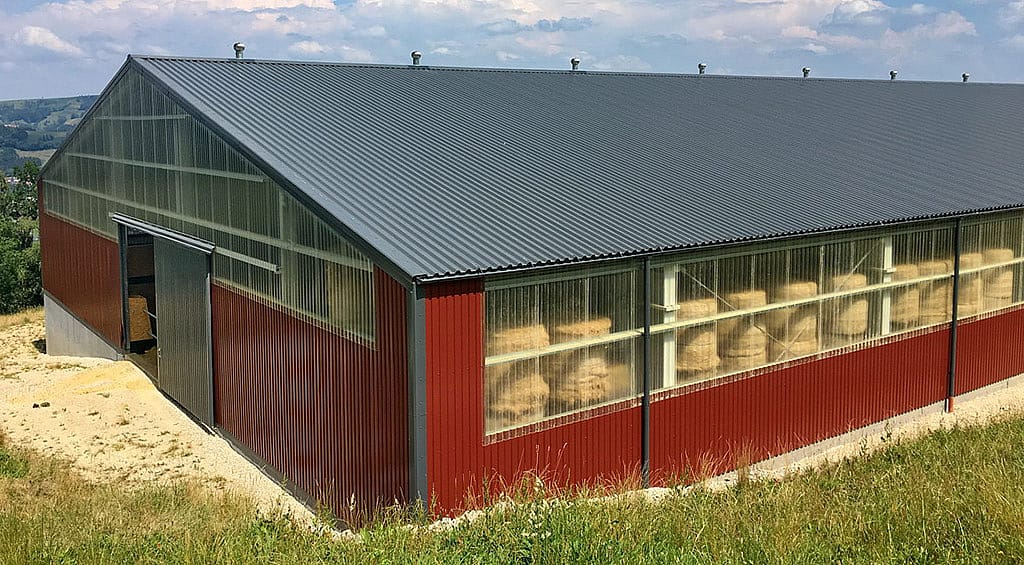

Borga TR 45 profiliai paprastai naudojami kaip pramoninių ir komercinių plieno konstrukcijų statinių stogo danga, kuriai būdinga plati aprėptis ir labai didelė laikomoji galia. Dėl aukšto profilio lakštai puikiai tinka ten, kur daug sninga arba kur būtinas itin geras lietaus vandens nutekėjimas. Jis turi specialų griovelį vandeniui nutekėti, todėl lietaus vanduo nesiskverbia per sandūras.

Nereta neapšiltintų pastatų problema – ant lubų besikaupiantis kondensatas. Kad to išvengtumėte, rekomenduojame vidinę stogo dangos lakštų pusę padengti antikondensacine plėvele „DropStop“.

Šie lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50 arba MATT P30 sluoksniu.

Lakštų storis: 0,5 mm / 0,6 mm / 0,7 mm

Profilio duomenys

Nominalusis storis tnom mm 0,5 0,6
Skaičiuoti skirtas storis tber mm 0,441 0,538
Masė m kg/m2 4,9 5,8
Atsparumas deformacijai fty N/mm2 250 250
Aukštis mm 43 43
Dangos plotis mm 950 950
Min. ilgis mm 500 500
Maks. ilgis mm 12 000 12 000
Profilio duomenys (apskaičiuoti pagal Eurocode)
Atramos reakcija, galinė atrama Rd kN/m 2,48 3,63
Atramos reakcija, 50 mm atramos plotis Rd kN/m 8,47 12,20
Atramos reakcija, 100 mm atramos plotis Rd kN/m 11,11 15,89
Sujungimo atsparumas šlyties deformacijai, jungimas Vf kN/m 15 27,2
Sujungimo atsparumas šlyties deformacijai, profilio briauna Vw kN/m 32,9 59,8
Sujungimo atsparumas šlyties deformacijai, bendrasis L2Vgd kN/m 63,7 77,7
Momentas, teigiamojo slėgio poveikis Md kNm/m 1,130 1,592
Inercijos momentas, teigiamojo slėgio poveikis Idef mm4/mm 126,7 169,8
Momentas, neigiamojo slėgio poveikis Md kNm/m 1,043 1,442
Inercijos momentas, neigiamojo slėgio poveikis Idef mm4/mm 101,1 133,1
Didžiausias atstumas tarp atramų, kai veikia koncentruota apkrova 1,2 kN P mm 1000 1200
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį (m) 0,50 0,60
2 tarpatramiai, stogo nuolydis <14°, pritvirtinta 1,18 1,61
>2 tarpatramiai, stogo nuolydis <14°, pritvirtinta 1,40 1,91
2 tarpatramiai, stogo nuolydis <14°, nepritvirtinta 0,96 1,31
Spalvų paletė
Standartinės spalvos

Balta 9106

Šv. pilka 7035

Sidabrinė 9006

Grafitinė 0087

Juoda 9005

Smėlinė 1015

Geltona 0453

Šv. žalia 6011

Žalia 0510

Žydra 5015

Mėlyna 5010

Plytinė 8004

Raudona 0302

Vyšninė 3009

T. ruda 8717

Ruda 8017

Alucinkas (ALZN)

Susiję dokumentai
  • Profiliuotų lakštų tvirtinimo instrukcija
  • Profiliuotų lakštų sandėliavimo ir transportavimo instrukcija
  • Stogo dangos priežiūra
  • Bendrosios stogo saugos instrukcijos
