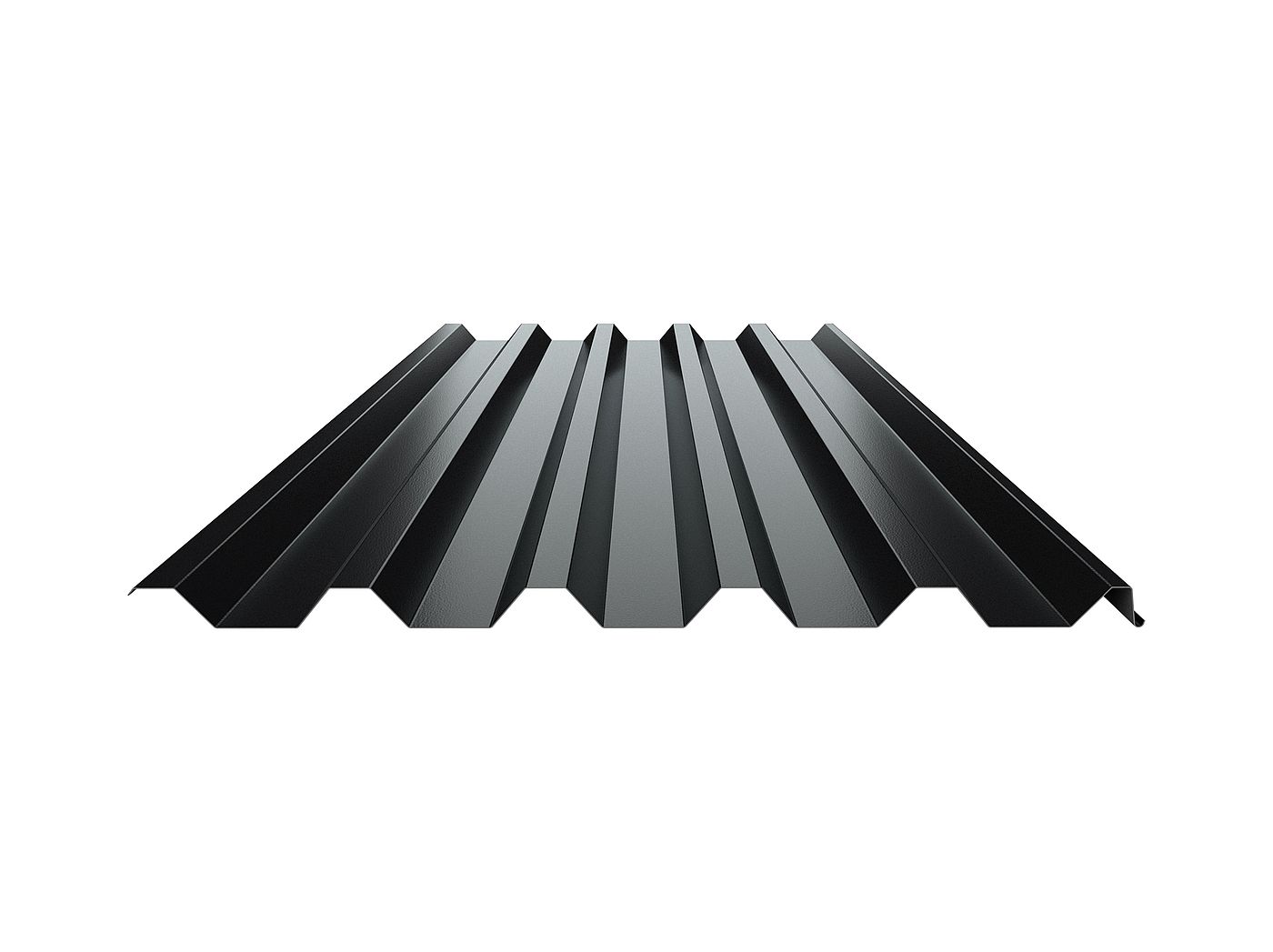

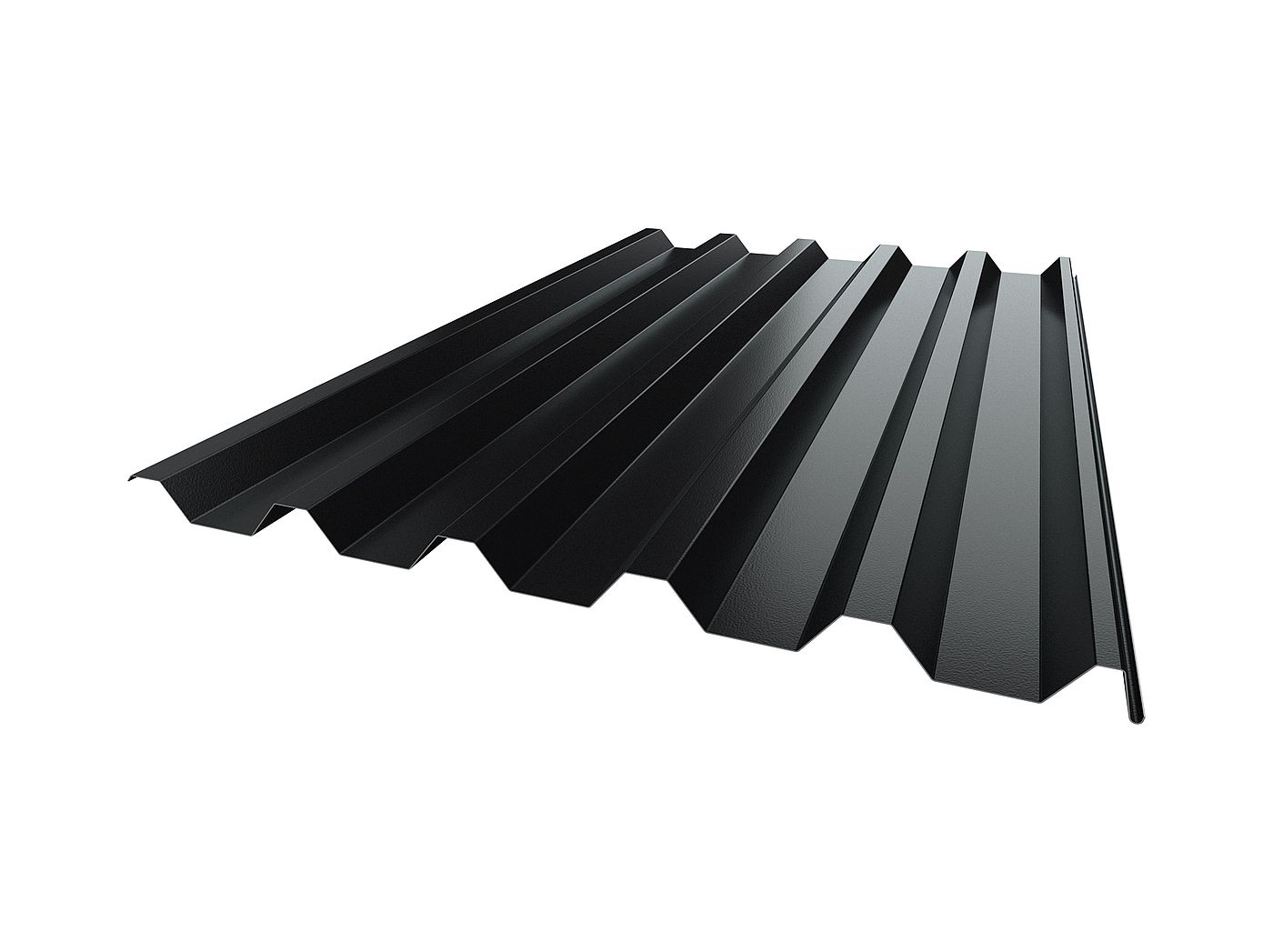

TR 45 - stogams skirtas stiprus profilis

Name: TR 45
SKU: 341087
Availability: InStock

Stogo danga

TR 45 profilio lakštai dažniausiai pasirenkami pramoninių ir komercinių pastatų stogams. Jie pasižymi plačia aprėptimi ir didele laikomąja galia.

Aprašymas

Stiprus stogo profilis, tinkamas tada, kai būtinas didelis atstumas tarp grebėstų.

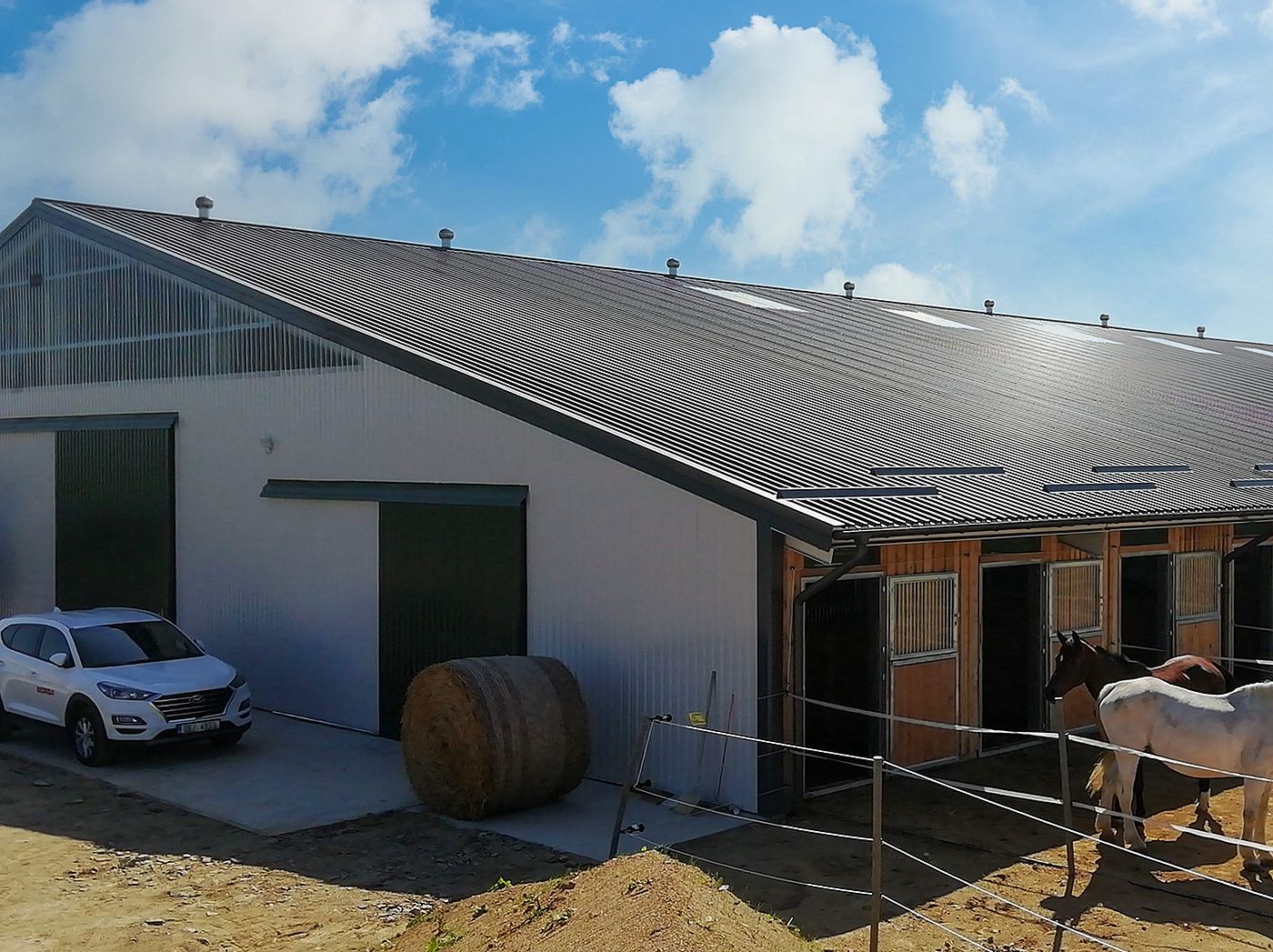

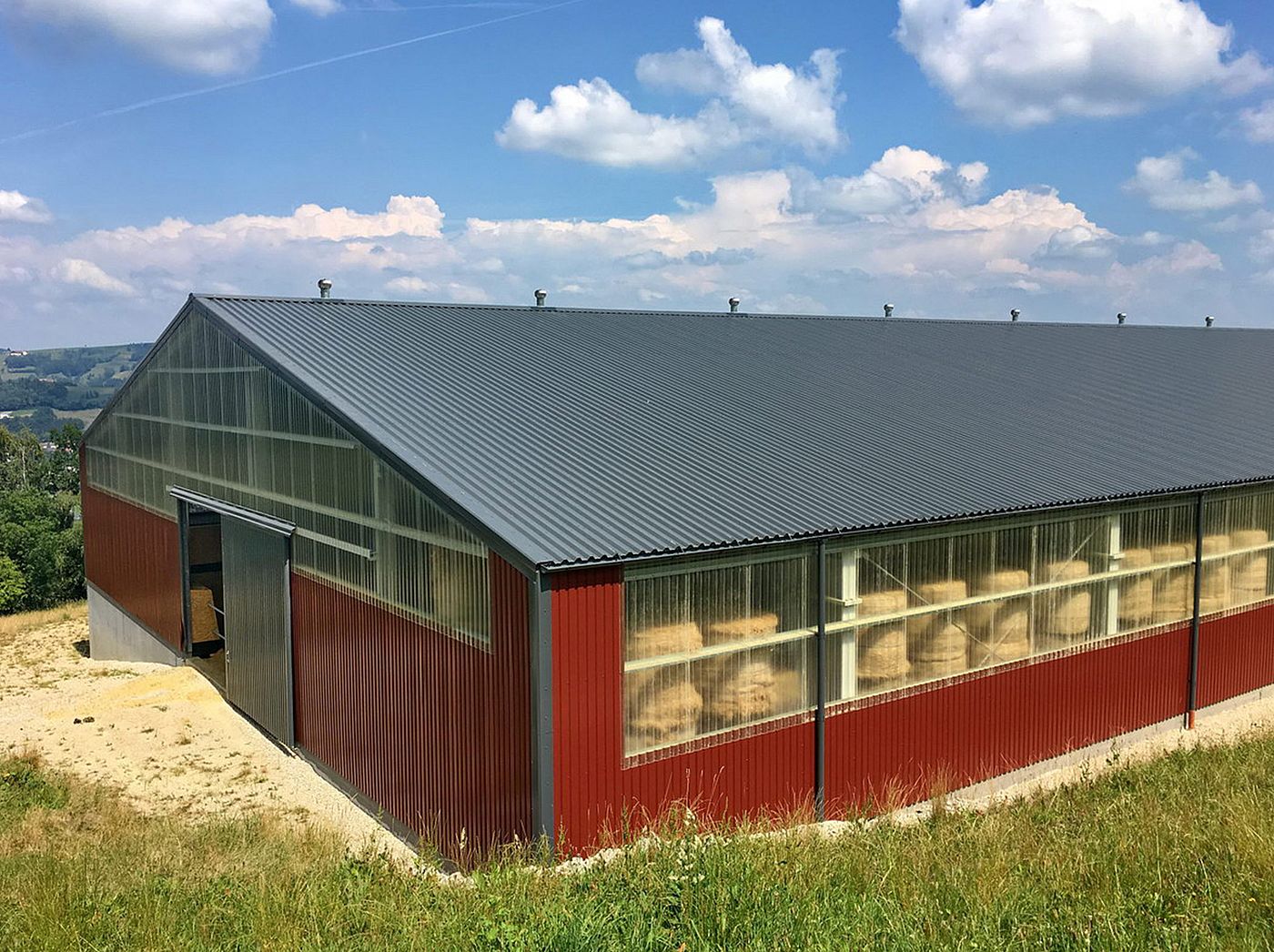

Borga TR 45 profiliai paprastai naudojami kaip pramoninių ir komercinių plieno konstrukcijų statinių stogo danga, kuriai būdinga plati aprėptis ir labai didelė laikomoji galia. Dėl aukšto profilio lakštai puikiai tinka ten, kur daug sninga arba kur būtinas itin geras lietaus vandens nutekėjimas. Jis turi specialų griovelį vandeniui nutekėti, todėl lietaus vanduo nesiskverbia per sandūras.

Jei pastatas nėra apšiltintas, ant stogo dangos apačios gali susidaryti vandens lašai. Problemą išspręs „Borga DropStop™“ antikondensacinė danga, kuri dengiama vidinėje plieno lakštų pusėje. Ji sulaiko kondensatą ir nukreipia jį tolyn, apsaugodama Jūsų turtą nuo drėgmės, o kartu sumažina triukšmo lygį net iki 40%.

Šie lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30 arba MAT P30 sluoksniu.

Lakštų storis: 0,5 mm / 0,6 mm.

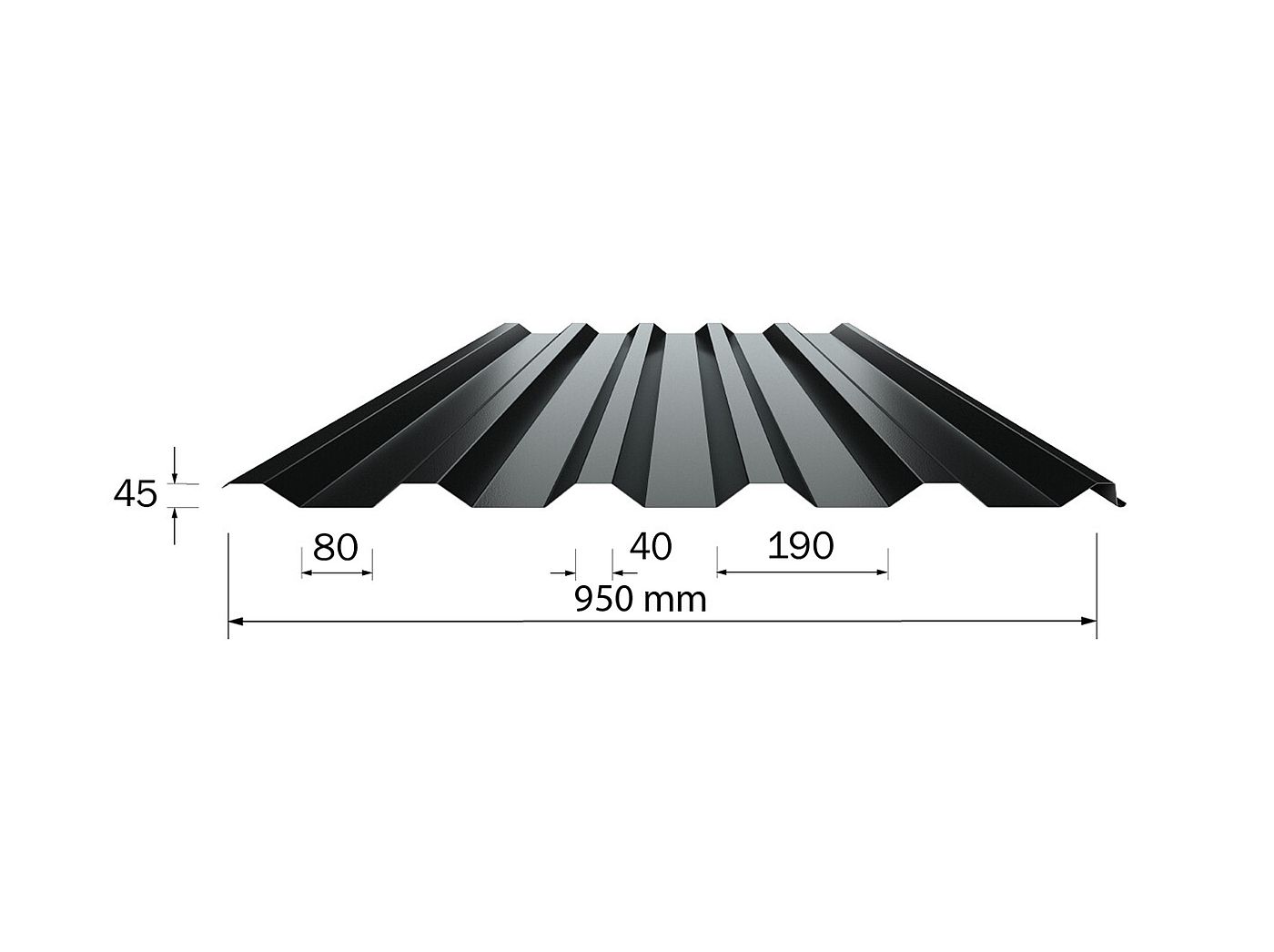

Profilio duomenys

Nominalusis storis	t_nom	mm	0,5	0,6
Skaičiuoti skirtas storis	t_ber	mm	0,441	0,538
Masė	m	kg/m²	4,9	5,8
Atsparumas deformacijai	f_ty	N/mm²	250	250
Aukštis		mm	43	43
Dangos plotis		mm	950	950
Min. ilgis		mm	500	500
Maks. ilgis		mm	12 000	12 000

Profilio duomenys (apskaičiuoti pagal Eurocode)
Atramos reakcija, galinė atrama	R_d	kN/m	2,48	3,63
Atramos reakcija, 50 mm atramos plotis	R_d	kN/m	8,47	12,20
Atramos reakcija, 100 mm atramos plotis	R_d	kN/m	11,11	15,89
Sujungimo atsparumas šlyties deformacijai, jungimas	V_f	kN/m	15	27,2
Sujungimo atsparumas šlyties deformacijai, profilio briauna	V_w	kN/m	32,9	59,8
Sujungimo atsparumas šlyties deformacijai, bendrasis	L²V_gd	kN/m	63,7	77,7
Momentas, teigiamojo slėgio poveikis	M_d	kNm/m	1,130	1,592
Inercijos momentas, teigiamojo slėgio poveikis	I_def	mm⁴/mm	126,7	169,8
Momentas, neigiamojo slėgio poveikis	M_d	kNm/m	1,043	1,442
Inercijos momentas, neigiamojo slėgio poveikis	I_def	mm⁴/mm	101,1	133,1
Didžiausias atstumas tarp atramų, kai veikia koncentruota apkrova 1,2 kN	P	mm	1000	1200

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį (m)	0,50	0,60
2 tarpatramiai, stogo nuolydis <14°, pritvirtinta	1,18	1,61
>2 tarpatramiai, stogo nuolydis <14°, pritvirtinta	1,40	1,91
2 tarpatramiai, stogo nuolydis <14°, nepritvirtinta	0,96	1,31

Susiję dokumentai

Profiliuotų lakštų tvirtinimo instrukcija

Profiliuotu-lakstu-tvirtinimo-instrukcijos-Borga-profilai.pdf
Profiliuotų lakštų sandėliavimo ir transportavimo instrukcija

Gaminiu-is-lakstinio-metalo-su-organine-danga-prieziura_Borga.pdf
Stogo dangos priežiūra

Stogo-dangos-prieziura-Borga.pdf
Bendrosios stogo saugos instrukcijos

Stogo-saugos-instrukcijos-Borga.pdf

Papildoma informacija

Produkto tipas	Stogo danga
Storis	0.5, 0.6, 0.7
Spalva	Alucinkas (ALZN), Balta 9106, Geltona 0453, Grafitinė 0087, Juoda 9005, Mėlyna 5010, Plytinė 8004, Raudona 0302, Ruda 8017, Sidabrinė 9006, Smėlinė 1015, Šv. pilka 7035, T. ruda 8717, Vyšninė 3009, Žalia 0510
Stogo nuolydis	15-30°, 31°+, 7-14°
